KORATHERM AQUAPANEL

Radiateur sèche-serviettes design à eau chaude

KORATHERM AQUAPANEL est un radiateur design vertical doté de tubes horizontaux plats. Il est disponible en deux versions : avec une rangée simple de tubes (K10A) ou avec deux rangées de tubes soudés de chaque côté du collecteur (K20A). Grâce à sa construction innovante, ce radiateur peut être raccordé aux systèmes de chauffage à circulation forcée soit par le dessous – au centre ou aux extrémités, soit par le dessus. Les tubes sous forme d’éléments rectangulaires plats (section 70x11 mm) sont fabriqués en acier et soudés sur les collecteurs ovales (section 50x30 mm). Un kit de fixation murale appropriée est livré avec le radiateur.

Afficher le texte intégral
longueur de 500 à 750 mm

longueur de 500 à 750 mm

hauteur de 790 à 1780 mm

hauteur de 790 à 1780 mm

puissance thermique de 403 à 1807 W

puissance thermique de 403 à 1807 W

raccordement par le bas, au centre; inférieur, du bas vers le bas; bilatéral, de haut en bas

raccordement par le bas, au centre; inférieur, du bas vers le bas; bilatéral, de haut en bas

KORATHERM AQUAPANEL 30 versions sont disponibles

Filtrez en fonction des paramètres

Choix de dimension

Saisissez les dimensions souhaitées.

Puissance thermique (Pour les professionnels)

t1: 75 °C
t2: 65 °C
ti: 20 °C
ΔT: 50 °C

La puissance calorifique du radiateur doit compenser la déperdition de chaleur de la pièce à chauffer. Cette déperdition doit être calculée par un concepteur. t1 – température de l’eau à l’entrée du radiateur t2 – température de l’eau de sortie du radiateur ti – température de l’air de référence (température nominale de l’air dans la pièce) (Les températures t1 et t2 sont basées sur le dossier de conception du système de chauffage ou de la source de chaleur choisie).

Choix de la couleur

Blanc (couleur de base)

Le coloris de base est le blanc RAL 9016. D’autres coloris sont disponibles, en option.

Laisser en blanc

Gratuit

Carnet d´échantillons de couleurs KORADO

20 %

Carnet d´échantillons de couleurs RAL

30 %

Résistance

La résistance avec régulateur intégré permet de régler la température à l'aide du régulateur faisant partie de la résistance. Dans le cas de la variante sans régulateur intégré, la résistance fonctionne en mode marche/arrêt. Des accessoires pour faciliter une utilisation peuvent être achetés.

Type

Attention, le type du régulateur n'était pas encore rempli !

Couleur

Vu la couleur choisie de radiateur, nous recommandons la couleur Blanche
Attention, la couleur du régulateur n'était pas encore remplie !

Sélectionnez la version

Choisir tout
Dimension (h × l × p)
mm
Puissance thermique
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem.
watt
Type
Couleur
Code de commande
Votre choix
Dimension (h × l × p) (mm)
790 × 500 × 61
Puissance thermique (watt)
403
Type
10
Couleur
Blanc
Code de commande
K10A079050-00M10
Votre choix
Dimension (h × l × p) (mm)
790 × 600 × 61
Puissance thermique (watt)
475
Type
10
Couleur
Blanc
Code de commande
K10A079060-00M10
Votre choix
Dimension (h × l × p) (mm)
790 × 750 × 61
Puissance thermique (watt)
580
Type
10
Couleur
Blanc
Code de commande
K10A079075-00M10
Votre choix
Dimension (h × l × p) (mm)
970 × 500 × 61
Puissance thermique (watt)
491
Type
10
Couleur
Blanc
Code de commande
K10A097050-00M10
Votre choix
Dimension (h × l × p) (mm)
970 × 600 × 61
Puissance thermique (watt)
579
Type
10
Couleur
Blanc
Code de commande
K10A097060-00M10
Votre choix
Dimension (h × l × p) (mm)
970 × 750 × 61
Puissance thermique (watt)
707
Type
10
Couleur
Blanc
Code de commande
K10A097075-00M10
Votre choix
Dimension (h × l × p) (mm)
1240 × 500 × 61
Puissance thermique (watt)
619
Type
10
Couleur
Blanc
Code de commande
K10A124050-00M10
Votre choix
Dimension (h × l × p) (mm)
1240 × 600 × 61
Puissance thermique (watt)
729
Type
10
Couleur
Blanc
Code de commande
K10A124060-00M10
Votre choix
Dimension (h × l × p) (mm)
1240 × 750 × 61
Puissance thermique (watt)
891
Type
10
Couleur
Blanc
Code de commande
K10A124075-00M10
Votre choix
Dimension (h × l × p) (mm)
1510 × 500 × 61
Puissance thermique (watt)
740
Type
10
Couleur
Blanc
Code de commande
K10A151050-00M10

Accessoires

Nom Description Code
Séchoir pour KORALUX 370 - Z-D033
Destinée à tous les sèche-serviettes KORALUX (sauf le modèle STANDARD) et radiateurs design KORATHERM AQUAPANEL. Longueur 370 mm.
Z-D033
Capteur d'ouverture de fenêtre - Z-SKV-0007
Le capteur de fenêtre ouverte, en coopération avec l'élément chauffant avec l'application (ERA), permet d'éteindre/allumer automatiquement le chauffage dans la pièce lorsque la fenêtre est ouverte/fermée.
Z-SKV-0007
Cache-câble ECO - noire - Z-SKV-0005-39
Couvre les câbles et les résistances électriques sans régulateur (ECO).
Z-SKV-0005-39
Cache-câble ECO - chrome - Z-SKV-0005-27
Couvre les câbles et les résistances électriques sans régulateur (ECO).
Z-SKV-0005-27
Cache-câble ECO - blanche - Z-SKV-0005-10
Couvre les câbles et les résistances électriques sans régulateur (ECO).
Z-SKV-0005-10

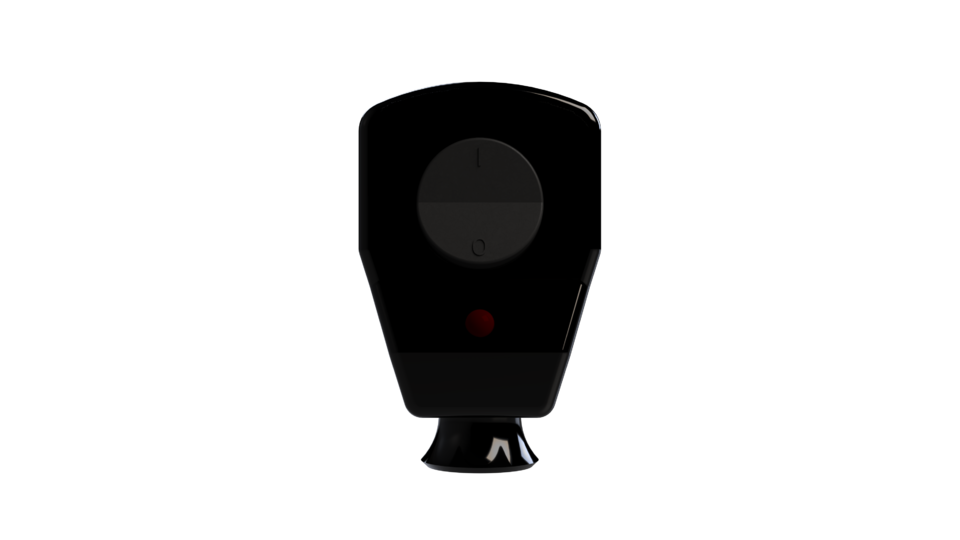

Fiche avec commutateur - noire - Z-SKV-0008-39
Pour un radiateur électrique lorsqu'il est utilisé dans une prise eléctrique.
Z-SKV-0008-39

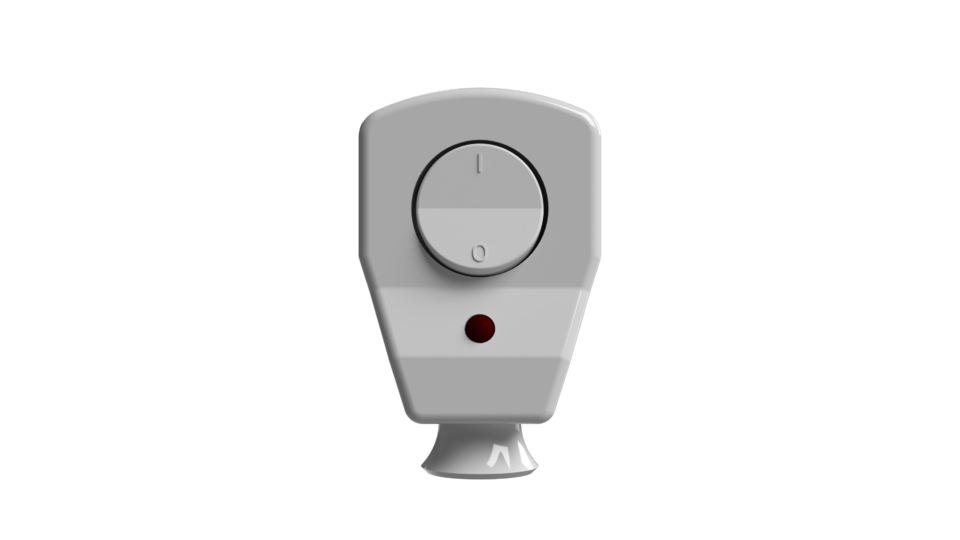

Fiche avec commutateur - grise -  Z-SKV-0008-57
Pour un radiateur électrique lorsqu'il est utilisé dans une prise eléctrique.
Z-SKV-0008-57

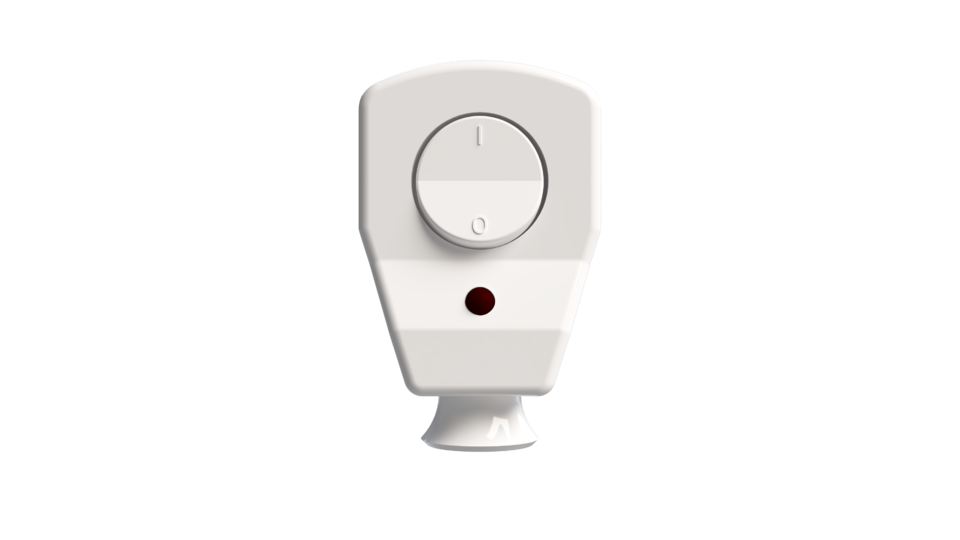

Fiche avec commutateur - blanche - Z-SKV-0008-10
Pour un radiateur électrique lorsqu'il est utilisé dans une prise eléctrique.
Z-SKV-0008-10
Té de raccordement - Z-SKV-0009
Raccordement en forme de T.
Z-SKV-0009
Séchoir pour KORALUX - Z-D037
Destinée à tous les sèche-serviettes KORALUX (sauf le modèle STANDARD) et radiateurs design KORATHERM AQUAPANEL.
Z-D037
Séchoir pour KORALUX 518 - Z-D034
Destinée à tous les sèche-serviettes KORALUX (sauf le modèle STANDARD) et radiateurs design KORATHERM AQUAPANEL. Longueur 518 mm.
Z-D034
Sonde de température ambiante - Z-SKV-0006
Le capteur de température, en coopération avec l'application de la tige chauffante électrique (ERA), vous permet de régler et de réguler la température dans la pièce sélectionnée.
Z-SKV-0006

Téléchargez ou enregistrez votre choix

Enregistrez maintenant la variante que vous avez choisie pour que vous puissiez la transmettre au vendeur et ainsi accélérer votre achat.
Vous trouverez la liste des vendeurs à l'étape suivante.

Envoyer par e-mail
Copier le lien

Puissance thermique et informations techniques

Paramètres techniques

KORATHERM AQUAPANEL | koratherm_aquapanel_10A_20A_vysky-01.png
H: Hauteur (mm) 790, 970, 1240, 1510, 1780
L: Longueur (mm) 500, 600, 750
Profondeur (mm)
Type 10 61 mm
Type 20 72 mm
Température maximale admissible (°C) 110 °C
Surpression maximale admissible 4 bar
Filet de raccordement G 1/2" interne
Écartement de raccordement 50 mm

Puissance thermique

Type 10 Type 20
Q [W] Hauteur [mm]
Longueur (mm) 790 970 1240 1510 1780
500 403 491 619 740 855
600 475 579 729 872 1007
750 580 707 891 1065 1231
Q [W] Hauteur [mm]
Longueur (mm) 790 970 1240 1510 1780
500 577 705 889 1063 1227
600 686 839 1058 1265 1461
750 849 1038 1309 1565 1807

Aperçu des types

Type 10
Type 20

Modes de raccordement

Par le bas - au centre
KORATHERM AQUAPANEL - de raccordement Par le bas - au centre
Par le bas, de bas en bas
KORATHERM AQUAPANEL - de raccordement Par le bas, de bas en bas
Bilatéral, de haut en bas
KORATHERM AQUAPANEL - de raccordement Bilatéral, de haut en bas
